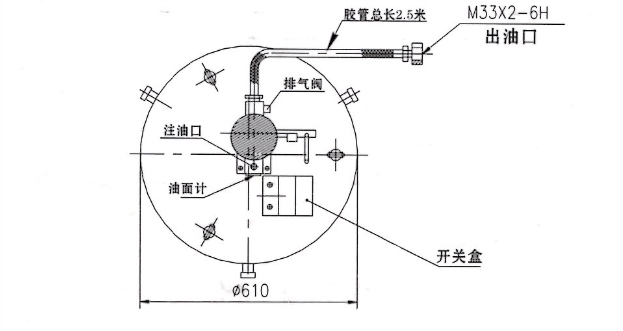

该泵为内藏式柱塞容积泵，采用蜗轮蜗杆减速传动，减速箱体安装于桶盖上，出油口处设置有调压安全阀和排气阀及压力表。

适用于干油集中润滑系统中，用于向电动或手动润滑泵贮油器内充填润滑脂；可与相应的电控装置连接实现自动补脂。

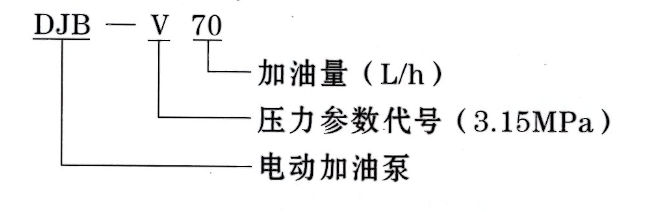

型号说明

使用说明：

1、建议按旋向箭头方向接线旋转。

2、使用的润滑脂需要干净、质地均匀，在规定牌号范围内。

3、首次使用前应向减速箱内注入润滑油（N220）至规定油面。

4、加油泵首次启动后，应先打开放气阀，正常出油后关闭。

5、不许在桶内无油脂的情况下空运转。

动作说明：

由垂直安装的电机经蜗杆带动蜗轮回转，在蜗轮端面上装有偏心轴，通过曲柄连杆带动柱塞上下往复运动，由活塞内部及管帽内单向阀的作用完成吸压油过程，经输油胶管向外输送。
