24EJF-P型（原SA-V 型）二位四通换向阀是一种采用直流电机驱动阀芯移动，以开闭供油管道或转换供油方向的一种集成化的换向控制装置；即使在恶劣的工作条件下（如低温或高粘度油脂），动作仍相当靠谱。

该阀适用于公称压力为40MPa以下的干、稀油集中润滑系统以及液压系统的主支管路中，同时也可作二位四通，二位三通和二位二通三种型式使用。

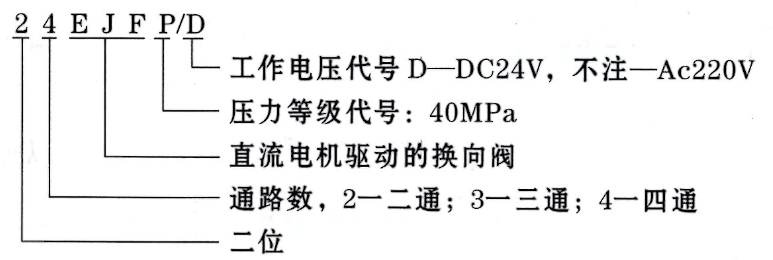

型号说明

使用说明

    l、该阀应安装在系统被控主、支管路的前端，且位于通风、干燥便于检查及周围无运动机构干涉的部位。

    2、当作二位二通使用时，须把出油口“B”和回油口“R”封堵。

    3、当作二位三通使用时，须把出油口“B”封堵。

    4、被控管线的压力油端需要与阀的“P”口连接。

    5、按以下接线图中端子编号与电气控制箱的控制回路对应端子相连接。

    6、若通入电信号阀不工作应首先检查保险丝有否烧坏，而后检查线脚焊锡有否脱落或接线松动等故障。

动作说明

    该阀主要由直流电机，限位开关、换向阀体，整流变压器装置等件安装于同一底板上置防护罩壳内组成。

    系统中的电控箱发出换向信号（系统末端压差开关发出）使直流电机作旋转运动，并通过偏心轮带动滑芯作直线往复运动。当滑芯从一端到另一端到达所需要的换向位置时，滑芯端部的挡板触动限位开关动作，发出电信号至电控箱，责令直流电机停止旋转，完成了换向过程。

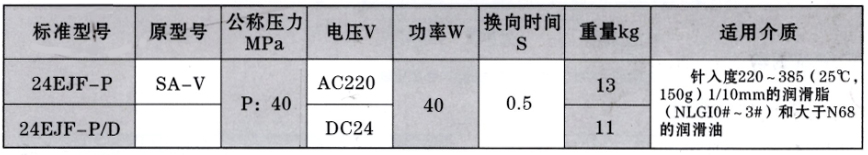

技术参数

使用介质为锥入度不低于220（25℃，150g）1/10mm的润滑脂（NLGI0#～3#）或粘度等级大于N68的润滑油，工作环境温度为-20℃～80℃。

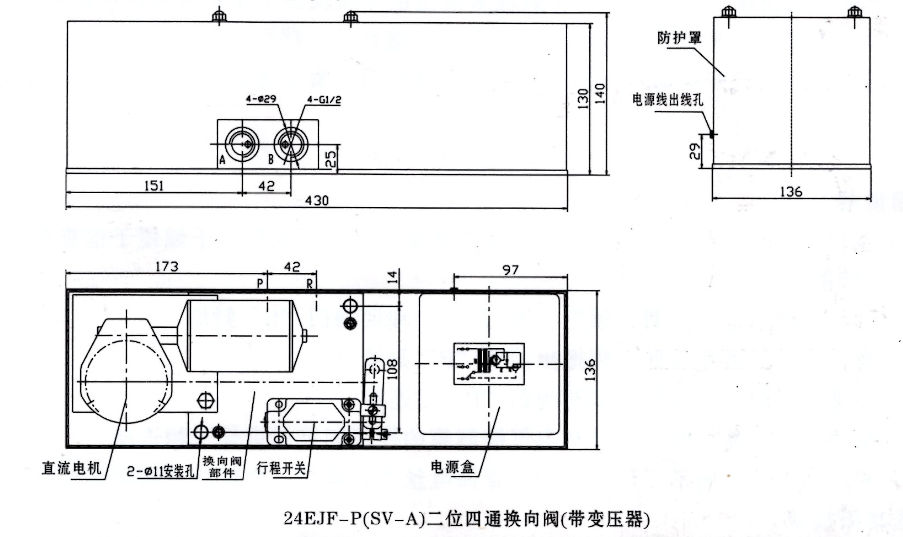

外形尺寸

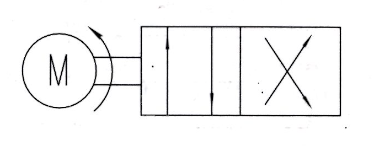

图形符号

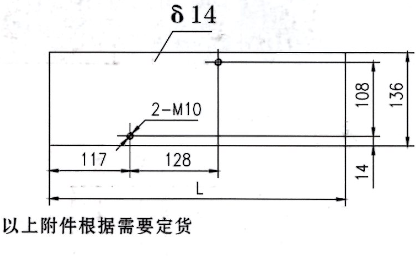

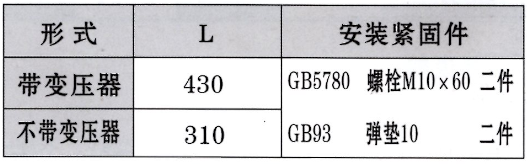

安装附件
