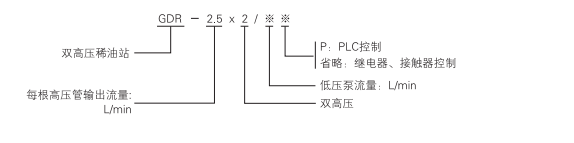

二、型号标注方法
三、工作原理与结构特点
双高压高(低)压稀油站的主要特点为一套稀油站有二根高压输出管道，可满足二个高压润滑点的需要，其他和普通高(低)压稀油站相同。
每根高压输出管道均有压力表和压力控制器，以便控制每根高压管道的压力及观察工况。
本产品组成部分也和普通高(低)压稀油站相同；比它多一台高压油泵，二台高压油泵的吸口均联于低压泵的供油口；二台高压泵均启动时，要从低压供油口吸走5L/min的润滑油，对低压泵流量较小者，启动高压泵时低压供油压力可能会有所降低，对润滑油均供向同一轴承的系统来说，轴承的润滑油总量并未减少，不会影响对轴承的润滑；但启动高压泵时，低压压力的降低可能造成备用低压泵会临时启动，这种情况也不致影响润滑系统的正常工作；但采用二低压泵互相切换的备用工作方式时，可能工作泵停止后，备用泵流量仍不满足要求时就不能使润滑系统正常工作了；故选用较小流量低压泵时应注意这一情况。
GDR型双高压系列高(低)压稀油站技术性能
| 参数 | 型号 |
| GDK-B2.5/25 | GDK-B2.5/140 | GDK-B2.5/63 | GDK-B2.5/80 | GDK-B2.5/100 | |
| 低 压 系 统 | 泵装置型号 | LBZ-16 | LBZ-25 | LBZ-40 | LBZ-63 | LBZ-100 | LBZ-125 | |
| 流量L/min |
| 25 | 40 | 63 | 80 | 100 | ||
| 供油压力MPa | ≤0.4 | |||||||
| 供油温度℃ | 40±3 | |||||||
| 电动机 | 型号 | Y90S-4,V1 | Y100L1-4,V1 | Y112M-4,V1 | ||||
| 功率KW | 1.1 | 2.2 | 4 | |||||
| 转速r/min | 1450 | 1440 | 1440 | |||||
| 油箱容积m3 | 1.1 | 1.5 | 2.2 | |||||
| 高压系统 | 泵装置型号 | 2.5MCY14-1B(二台) | ||||||
| 流量L/min | 2.5X2 | |||||||
| 供油压力MPa | 31.5 | |||||||
| 电动机 | 型号 | Y112M-6 B35 (二台) | ||||||
| 功率Kw | 2.2 | |||||||
| 转速r/min | 940 | |||||||
| 过滤精度m2 | 0.08~0.12 | |||||||
| 过滤面积m2 | 0.13 | 0.19 | 0.4 | |||||
| 冷却面积m2 | 3 | 5 | 7 | |||||
| 冷却水耗量 | 1 | 1.5 | 3.6 | 5.7 | 9 | 11.25 | ||
| 电加热功率Kw | 3 x 4 | 3 x 4 | 6 x 4 | |||||
| 外形尺寸mm | 2000x1240x1360 | 2100x1280x1385 | 2150x1440x1750 | |||||
| 备注 | 全部过滤切换压差为0.15MPa | |||||||

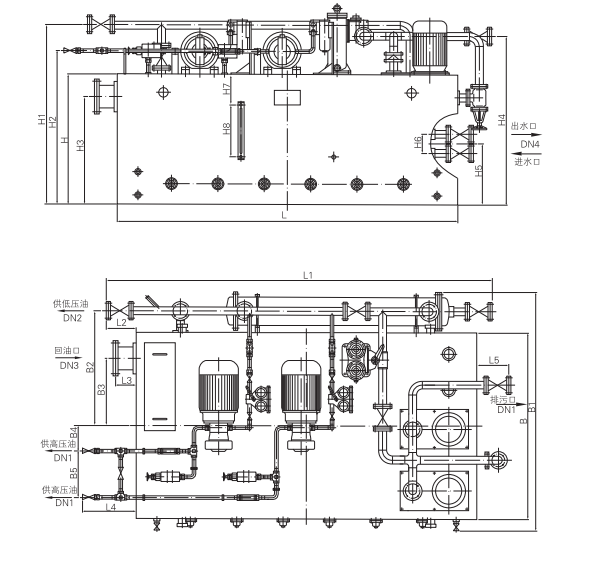

四、外形尺寸
| 型号 | DN1 | DN2 | DN3 | DN4 | L | L1 | L2 | L3 | L4 | L5 | L6 | L7 |
| GDR-B2.5/16 | 8 | 25 | 50 | 50 | 1600 | 2000 | 925 | 250 | 35 | 100 | 150 | 215 |
| GDR-B2.5/25 | 8 | 25 | 50 | 50 | 1600 | 2000 | 825 | 250 | 35 | 100 | 150 | 215 |
| GDR-B2.5/40 | 10 | 32 | 65 | 32 | 1600 | 2100 | 982 | 300 | 35 | 120 | 180 | 250 |
| GDR-B2.5/63 | 10 | 32 | 65 | 32 | 1600 | 2100 | 982 | 300 | 35 | 120 | 180 | 250 |
| GDR-B2.5/80 | 10 | 40 | 80 | 32 | 1700 | 2150 | 1282 | 305 | 40 | 150 | 200 | 405 |
| GDR-B2.5/100 | 10 | 40 | 80 | 320 | 1700 | 2150 | 12820 | 305 | 40 | 150 | 200 | 405 |
| 型号 | B | B1 | B2 | B3 | H | H1 | H2 | H3 | H4 | H5 | H6 | H7 | H8 |
| GDR-B2.5/16 | 1100 | 1240 | 300 | 140 | 700 | 1360 | 1285 | 1200 | 120 | 350 | 115 | 80 | 590 |
| GDR-B2.5/25 | 1100 | 1240 | 300 | 140 | 700 | 1360 | 1285 | 1200 | 120 | 350 | 115 | 80 | 590 |
| GDR-B2.5/40 | 1200 | 1280 | 248 | 450 | 850 | 1385 | 1300 | 1225 | 180 | 360 | 150 | 110 | 710 |
| GDR-B2.5/63 | 1400 | 1440 | 190 | 500 | 1050 | 1750 | 1640 | 1480 | 200 | 400 | 160 | 140 | 875 |
| GDR-B2.5/80 | 1400 | 1440 | 190 | 500 | 1050 | 1750 | 1640 | 1480 | 200 | 400 | 160 | 140 | 875 |
| GDR-B2.5/100 | 1400 | 1440 | 190 | 500 | 1050 | 1750 | 1640 | 1480 | 200 | 400 | 160 | 140 | 875 |

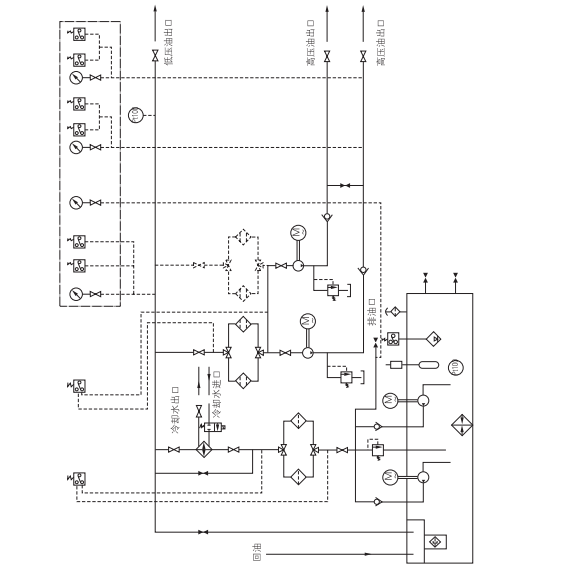

五、系统(原理)图

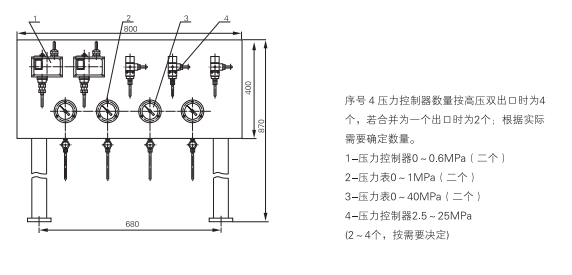

六、仪表盘

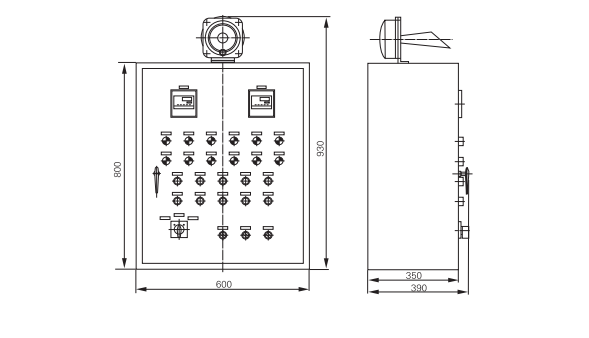

七、电控柜
