本产品适用于稀油润滑系统中，其工作介质为汽轮机油、20～25号机械油及轧钢机油,运动粘度等级为N22～N460(相当ISO VG22～VG460)。

稀油站的公称供油压力为0.63MPa；过滤精度0.08～0.12mm；冷却水温≤28℃；冷却水压力0.2～0.3MPa；换热器进油温度为50℃，温降7～8℃；使用蒸汽加热时蒸汽压力为0.2～0.4MPa。

二、工作原理

工作时，油液由齿轮泵从油箱吸出，经单向阀、双筒网式油滤器、列管式油冷却器，被直接送到设备的润滑点。油站的高供油压力为0.4MPa，低供油压力为0.1MPa，根据润滑点的要求，通过调节安全阀确定使用压力，当油站的工作压力超过安全阀的调定压力时，安全阀将自动打开，多余的油液即流回油箱。正常工作时，油泵一台工作、一台备用。有时设备耗油量由于某种原因需要增加时，则系统压力下降，当降到调定值时，通过压力控制器调节，备用泵自动开启，与工作泵一起工作，直到压力正常时，备用泵自动停止。若油压继续下降到另一调定值时，则通过另一压力控制器调节，发出事故警报。
双筒网片式油滤器的一组过滤滤芯工作，一组过滤滤芯备用，在进出口处接有差压发讯器，当压差超过0.15MPa(≥250L/min稀油站为0.15～0.1MPa)，人工切换，备用滤芯工作，取出原工作滤芯，清洗或 换滤片。
油站出油口接有压力式电接点温度计,根据供油温度要求,调定高和低两个界限。在低温时,信号灯亮,人工开启加热器进行加热,当油温升至高点时,自动切断加热器,停止加热；供油口温度高时，报警并开冷却器。
≥250L/min稀油站，采用蒸汽加热油箱中的润滑油，仪表盘尚多一检测冷却器进出水管压差的仪表，其主要部件均另外装于基础上；而≤125L/min稀油站的全部部件都装在油箱上，为整体式结构。

三、结构特点

a）设有备用油泵，可保障向润滑点连续供油。
b）过滤器放在冷却器之前，可升高过滤和通过能力； 适合较高粘度的润滑介质。
c）采用双筒式过滤器，可不停车进行滤芯的清洗和 换。
d）采用列管式油冷却器，冷却效果好，阻力小，便于维修。
e）回油设有磁网过滤，可吸附清除油液中铁质微粒，保障油液清洁度及升高润滑部件寿命。
f）配有仪表盘和电控箱，观察运行参数方便，可实现自动控制和事故报警。

四、技术参数

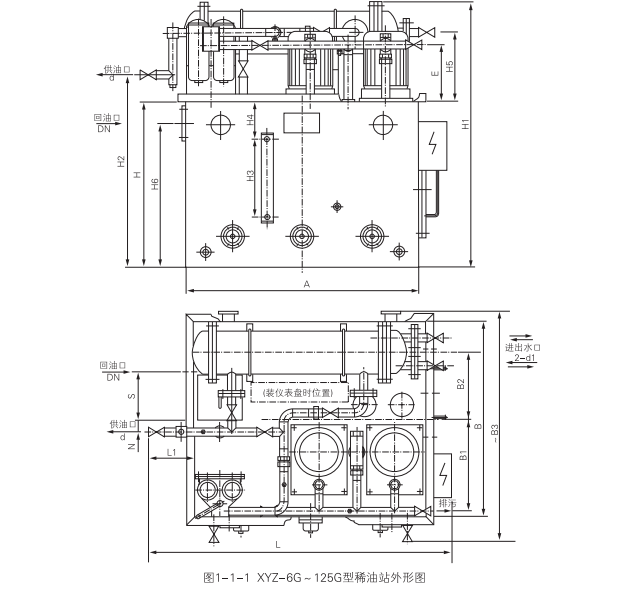

五、外形图

六、外形尺寸

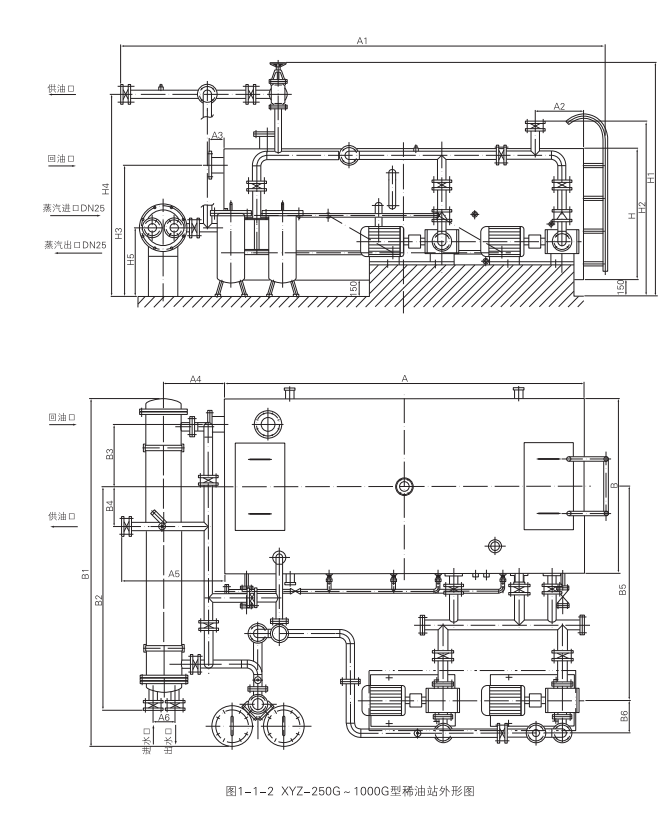

XYZ-250G～1000G 稀油站外形及安装尺寸

七、XYZ-250G～1000G稀油站地基尺寸

稀油站地基尺寸表

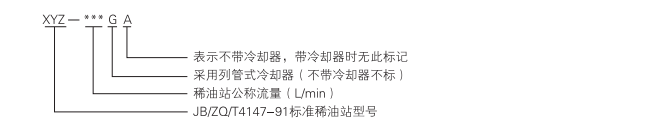

八、型号标注方法

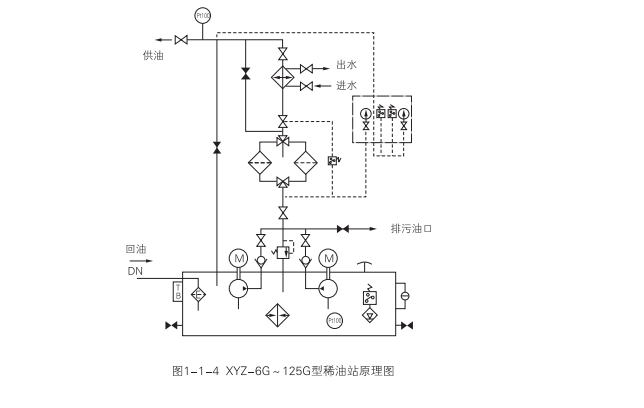

九、原理图

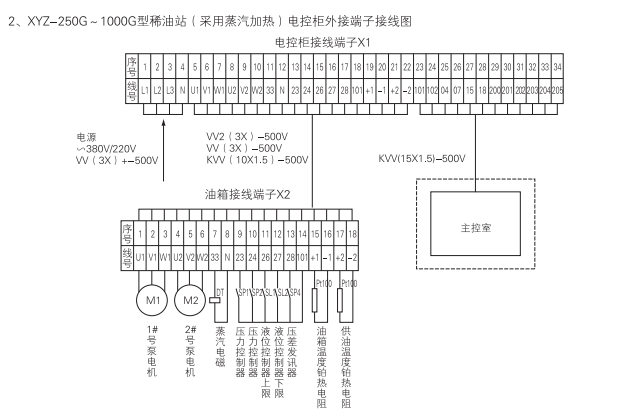

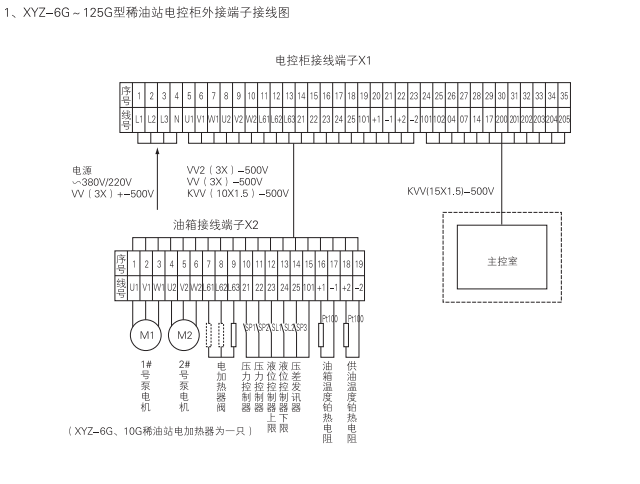

十、外部接线图

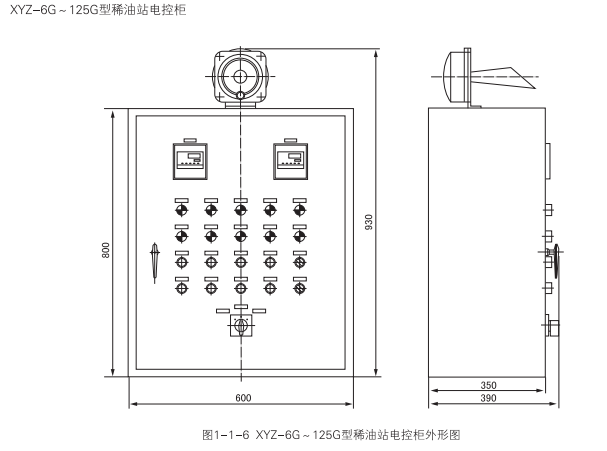

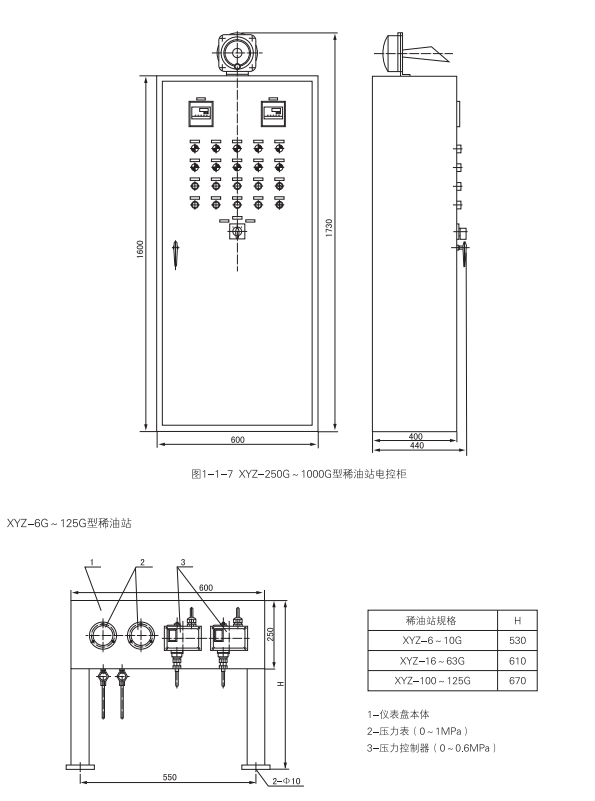

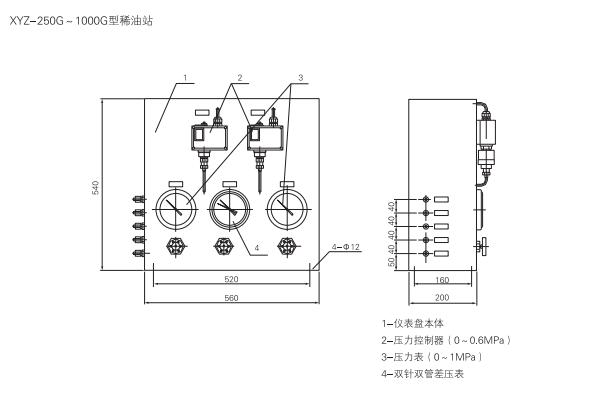

十一、电控柜、仪表盘

十二、订货说明

订购公称流量125L/min的稀油站标记为：

XYZ-125G型稀油站（JB/ZQ/T4147-91）

订购公称流量400L/min但不带冷却器的稀油站则作标记为：

XYZ-400A型稀油站（JB/ZQ/T4147-91）

2、若稀油站采用板式冷却器，请在订货时注明，外形图及地基尺寸（≥250L/min）需作相应改变。

3、本稀油站成套供应，含电控柜及仪表盘，如不带电控柜或仪表盘，请在订货时说明。

4、标准稀油站电控柜采用继电器控制，如要求PLC控制请在订货时说明。

5、标准稀油站的电机、电加热器、检测仪表、电器元件及控制柜等均不防爆，如有防爆等级要求，订货时请说明。

6、稀油站使用的润滑油牌号和粘度、过渡精度尽量注明，其过滤精度超过标准范围或对滤芯材质有特殊要求的，订货时也应说明。
