YHF型液压换向阀
产品介绍
YHF-L1和YI-IF-L2液压换向阀，是一种利用齿轮、齿条加弹簧连杆机构实现液压自动换向的一种油路换向机构；YHF-L1液压换向阀可与流量大于350ml/min的电动润滑泵配套组成双线环式系统，YHF-L2液压换向阀只能与DRB-L60和DRB-L195型电动润滑泵配套使用。
产品描述

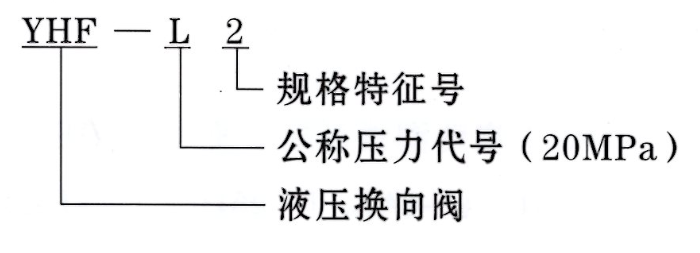

型号说明
使用说明
l、使用时需要确认压力油需要与阀的P口相接，阀的回油口rr需要直接且畅通卸荷回油箱。
2、YHF-L1调整螺杆右旋换向压力升高，左旋换向压力降低；YHF-L2调整螺杆右旋换向压力降低，左旋换向压力升高。
3、A出口返回至阀需要与Al联接，B出口返回至阀需要与Bl联接。
4、YHF-L1阀回油口T的实际背压建议在2MPa以下使用。
技术参数
型号 | 公称压力Mpa | 压力调整范围Mpa | 损失量 | 适用介质 | 重量kg | |
标准型号 | 原型号 | |||||
YHF-L1 | RV-3 | 20 | 3-6 | 17 | 针入度295~ 385( 25℃． 150g) l/lOmm的润滑脂 ( NLGIO#～2#) | 46.5 |
YHF-L2 | RV-4U | 2.7 | 7 | |||
使用介质为锥入度265～385（25℃，150g）1/10mm的润滑脂。
图形符号

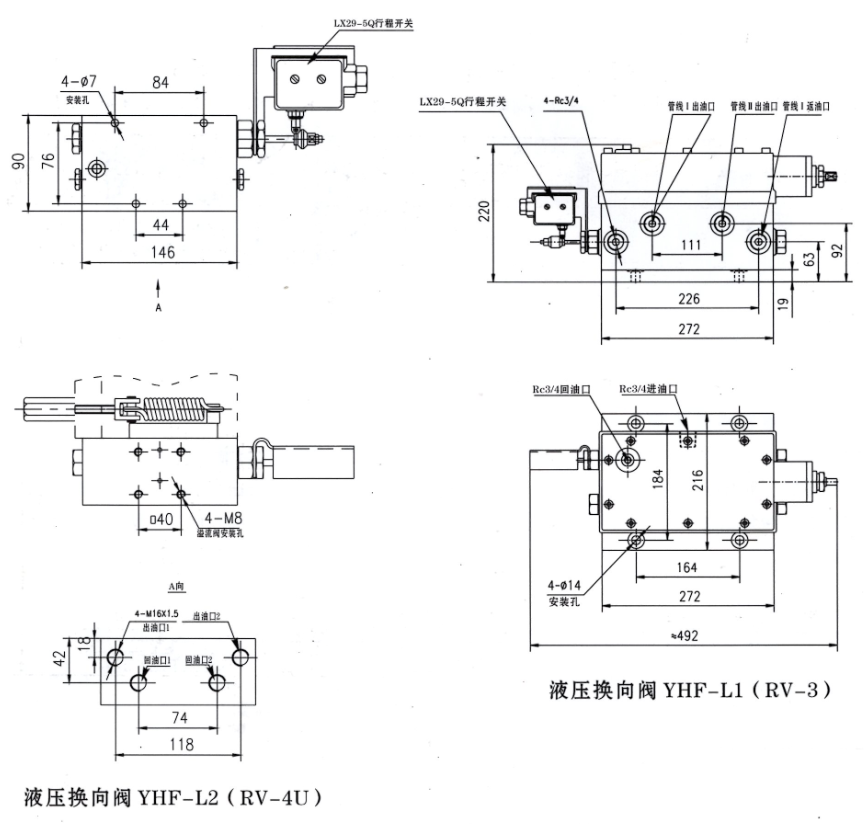

外形尺寸
