双线分配器设有左右侧二处进油口，出油根据结构不同可分为单向出油和双向出油二种，标准形式均带有油量调节装置，在高温等特殊工作条件下可不配带油量调节装置。

双线分配器适用于双线式干油集中润滑系统中，作为一种计量给油装置，通过二条供油管交互压送润滑剂的压力动作，实现各个双线分配器的定量给油。

二、技术参数、外形尺寸

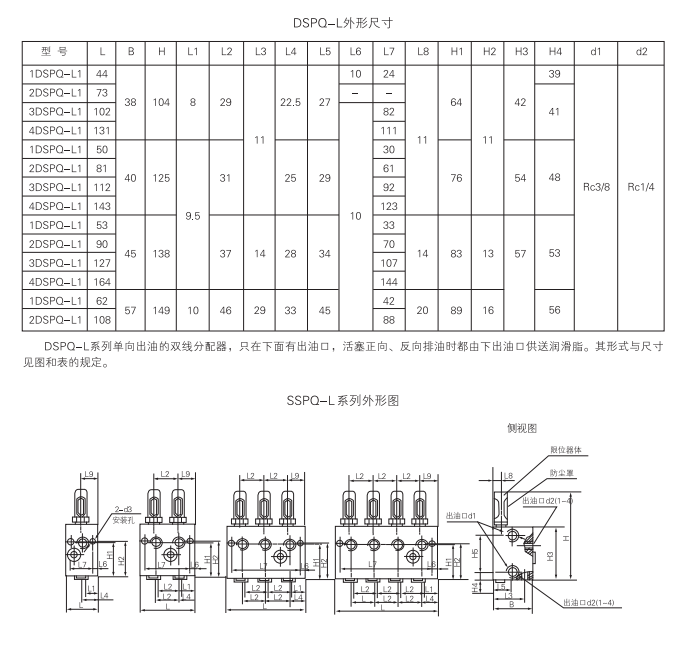

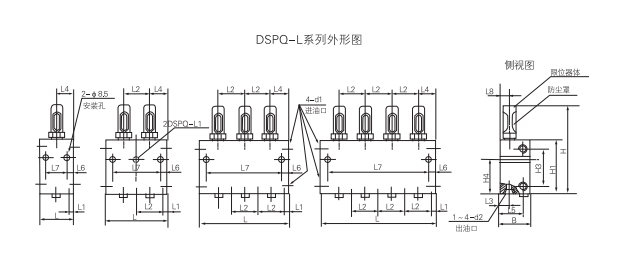

SDPQ-L系列（注：损失量是指推动导向活塞需要的流量）

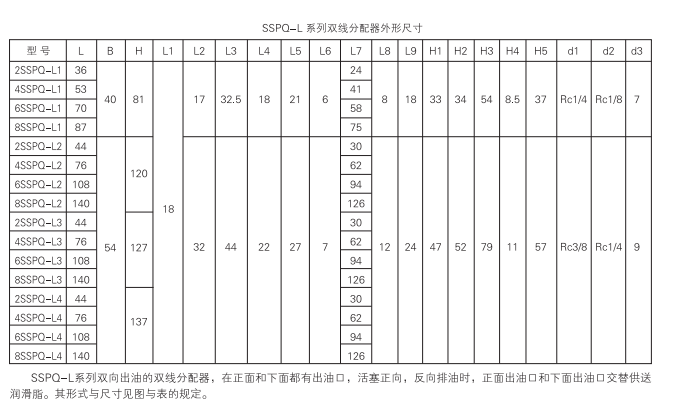

SSPQ-L 系列：(注：损失量是指推动导向活塞需要的流量)。

DSPQ-L和SSPQ-L系列分配器使用介质为锥入度265（25℃，150g）1/10mm 润滑脂（NLGI0#～1#）或粘度等级大于N68的润滑油。使用环境温度为-10℃～80℃;介质为润滑油时，可在10MPa 压力下使用。

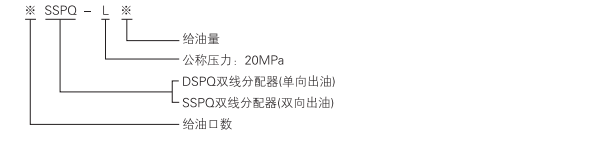

三、型号说明

四、动作说明

双线分配器有两个进油口，分别与5a.5b供油管连接，当其中一条由润滑泵供油时，另一条则向贮油器开放。

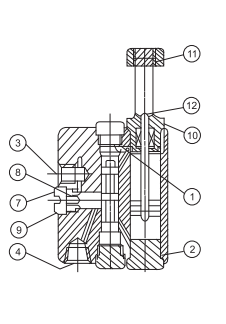

如上图所示，由泵压送来的润滑脂，经供油管5a输送至分配器4，进入先导活塞4a上部加压，将先导活塞4a压下，此时下部与供油管5b连通卸荷。随着先导活塞4a的下移，使主活塞4b上腔与先导活塞上腔连通，主活塞下腔与出油口连通，供送的润滑剂进入主活塞上腔，推动主活塞下移，将其下腔的润滑剂经给油管6压送到润滑点，完成一周期的给油动作。
切换至供油管5b供油开始第二个周期的给油动作，分配器活塞按相同的顺序反向进行前述动作。
分配器每口给油口由主活塞4b的直径和行程确定，通过调节调整螺钉7，改变主活塞4b的行程，可实现规定范围的油量调节。
SSPQ-L系列分配器动作原理同上，供油管5a、5b分别供油一次其下部和正面给油口分别排油一次。

六、常见故障及排除方法
1、分配器不动作。
检查供油管有否压力油输送，润滑点是否阻塞，给油管是否被压扁；分配器内是否进入杂质致使活塞孔拉毛等。查明后排除即可。
2、限位器体指示杆处漏油。
拆下限位器 换新的油封，可能是油封库存或使用时间过长老化或超过规定的使用环境温度，查明后 换。

七、订货说明
1、分配器安装使用环境温度＞ 80℃的需要在订货合同中注明，以便供货时使用耐高温油封。
2、SSPQ（DW）型分配器对应出口均需合并时，订货时在SSPQ 后加注下标即SSPQ1 或DW- ※※ H；不合并时最后的“H”不带。
