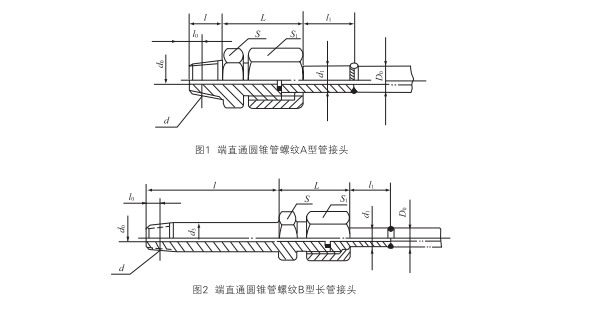

适用于以油为介质的管路系统用焊接式管接头，公称压力为16MPa，工作温度为-25～80℃，形式和尺寸见图1 图2和表1。

二、技术参数

1、公称压力为16MPa。
2、应用无缝钢管的材料为15、20号钢，精度为普通级。

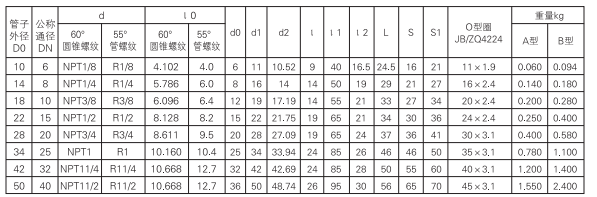

三、外形尺寸

四、订货标记说明

1、管子外径D0为10mm的焊接式端直通圆锥管螺纹A型管接头；
　  管接头10AJB/ZQ4399-97
2、管子外径D0为10mm的焊接式端直通圆锥管螺纹B型长管接头；
　  管接头10BJB/ZQ4399-97
